Hệ thống gas công nghiệp

Hệ thống gas công nghiệp đúng chuẩn PCCC và An toàn cập nhật mới nhất năm 2023 gồm:

1. Hệ thống bộ góp bình gas , Van điều áp cấp 1, cấp 2, các van khóa ... ( được tính toán theo công suất đốt, Quảng đường ống gas )
2. Hệ thống đường ống gas: Ống thép đúc SCH40, SCH80 ( đường kính sẽ được kỹ thuật tính toán theo quảng đường và công suất tiêu thụ)
3. Hệ thống cảnh báo và ngắt gas tự động

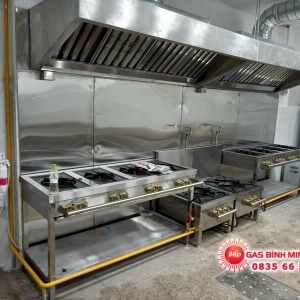

Hệ thống kho Gas bao gồm cấp gas, các thiết bị và đường ống công nghệ dẫn Gas từ kho đến khu bếp. Để tăng cường tính an toàn cho người sử dụng, hệ thống còn được trang bị các thiết bị đóng ngắt tự động.

1– Thiết bị tồn trữ LPG

     Khí hoá lỏng LPG có thành phần chủ yếu là propan và butan thường có tỷ lệ là
30/70 hoặc 50/50, đươc tồn chứa trong các chai chứa LPG 45 kg. Các bình chứa được
chia thành 2 giàn ống góp (một giàn cấp LPG, một giàn dự phòng).

2– Đường ống dẫn (Ống thép cacbon, ống đồng, ống mềm chuyên dụng, ống cao su hoặc nhựa chuyên dụng).

     Đường ống cấp gas đi từ kho gas tới bếp bằng ống thép đúc 20A-SCH40.
Gas qua đồng hồ lưu lượng được dẫn vào bếp các gian hàng bằng ống thép đúc
SCH 40-20A. Bố trí đầu báo rò Gas tại bếp, khi có sự cố rò rỉ Gas, tín hiệu từ đầu báo
sẽ được truyền đến van điện từ đặt trong gian hàng ngay lập tức van điện từ sẽ được
đóng lại ngắt nguồn cấp Gas.
   Lượng Gas tiêu thụ được ghi nhận thông qua đồng hồ đo. Đồng hồ đo sẽ hiển thị
lưu lượng Gas tiêu thụ thông qua đơn vị đo là m3.

3– Van điều áp và đồng hồ

     Khí LPG sẽ được dẫn tới cụm điều áp cấp, tại đây áp suất của khí Gas sẽ được
giảm xuống còn khoảng 0,5 ÷ 3 kg/cm2 dẫn vào trục chính sau đó đi tới khu bếp. Trước khi vào các bếp sẽ được giảm áp qua van điều áp trước các bếp.

4– Van khóa mở van điện từ

     Để đảm bảo an toàn phải lắp một van chặn hoặc van một chiều ở giữa ống mềm va hệ thống ống góp đối với tất cả các bình chứa.

Các van phải được lắp đặt tại các vị trí dễ tiếp cận để thuận tiện cho vận hành và bảo dưỡng.

     Kho chứa LPG hoặc kho chứa bình phải có van điều khiển chính để cắt nhanh tất cả các đường cung cấp LPG khi có sự cố. Van này được đặt tại vị trí dễ quan sát dễ tiếp cận khi có sự cố và đóng cắt nhanh khi có sự cố.

5 - Bộ lọc gas

     Phin lọc gas đóng góp một vai trò lớn trong hệ thống, đảm bảo sự tinh khiết cho dung môi, giúp cho hệ thống điều hòa hoạt động một cách nhuần nhuyễn nhất.

II. Hướng dẫn vận hành cho người sử dụng:

Sau khi công việc thử nghiệm được hoàn thành, đơn vị lắp đặt phải tiến hành huấn luyện vận hành an toàn cho người sử dụng. Nội dung huấn luyện phải đảm bảo:

1. Mô tả hệ thống cấp Gas (kho gas)
      Hệ thống kho Gas bao gồm cấp gas, các thiết bị và đường ống công nghệ dẫn Gas từ kho đến khu bếp. Để tăng cường tính an toàn cho người sử dụng, hệ thống còn được trang bị các thiết bị đóng ngắt tự động.
      a. Tồn chứa LPG
   Khí hoá lỏng LPG có thành phần chủ yếu là propan và butan thường có tỷ lệ là
30/70 hoặc 50/50, đươc tồn chứa trong các chai chứa LPG 45 kg. Các bình chứa được
chia thành 2 giàn ống góp (một giàn cấp LPG, một giàn dự phòng).
      b. Hệ thống điều áp
   Khí LPG sẽ được dẫn tới cụm điều áp cấp, tại đây áp suất của khí Gas sẽ được
giảm xuống còn khoảng 0,5 ÷ 3 kg/cm2 dẫn vào trục chính sau đó đi tới khu bếp. Trước khi vào các bếp sẽ được giảm áp qua van điều áp trước các bếp.
      c. Đường ống cấp Gas
   Đường ống cấp gas đi từ kho gas tới bếp bằng ống thép đúc 20A-SCH40.
Gas qua đồng hồ lưu lượng được dẫn vào bếp các gian hàng bằng ống thép đúc
SCH 40-20A. Bố trí đầu báo rò Gas tại bếp, khi có sự cố rò rỉ Gas, tín hiệu từ đầu báo
sẽ được truyền đến van điện từ đặt trong gian hàng ngay lập tức van điện từ sẽ được
đóng lại ngắt nguồn cấp Gas.
   Lượng Gas tiêu thụ được ghi nhận thông qua đồng hồ đo. Đồng hồ đo sẽ hiển thị
lưu lượng Gas tiêu thụ thông qua đơn vị đo là m3

2. Nhu cầu sử dụng Gas
      Tính toán giả thiết trung bình cho mỗi tầng là 4 đến 6 bếp sử dụng Gas, với công
suất mỗi bếp là 3,0 kg/h
                                  → Gt= 3 x 6 = 18 ( Kg/h)
       Vậy nhu cầu sử dụng LPG của bếp một giờ là 18 kg/h.
       Trung bình 01 ngày là tương đương với 3 giờ sử dụng công suất sử dụng cực đại
của tất cả các bếp. Lượng gas sử dụng mỗi ngày 3*18= 48kg

3. Thời gian cung cấp Gas và Dung tích trạm cấp Gas
    - Căn cứ vào sản lượng gas tiêu thụ của khu bếp và diện tích kho gas hiện nay. Ta
có thể lựa chọn mức tồn chứa gas tại kho như sau cho phù hợp với TCVN 7441:2004
và QCVN 10:2012/BCT là 04 bình gas loại 45kg/bình.
    - Khối lượng gas tồn chứa của trạm đã chọn là 04 bình (tương đương 180kg LPG)
chia 02 giàn, mỗi giàn 2 bình.
Khối lượng LPG của 1 giàn là: 2 bình x 45 kg/bình = 90 kg/giàn
Như vậy:
    - Để cấp gas cho toàn khu bếp sẽ có chu kỳ thay 02 bình của 1 giàn là:
Gt = 48 (kg/ngày)/ 90 (kg/giàn) ≈ 0,54 (giàn/ngày). Như vậy khoảng 02 ngày sẽ
thay một giàn 02 bình LPG loại 45Kg.

  4. Tính toán công nghệ và lựa chọn thiết bị
      Thiết bị được lựa chọn phải đảm bảo đáp ứng được công suất tiêu thụ lớn nhất
của khối nhà đồng thời dự phòng cho nhu cầu sử dụng trong tương lai.
   a. Van điều áp
       Sử dụng van điều áp với thông số kỹ thuật:
   - Công suất : Q = 20 kg/h;
   - Áp suất R1= 0.53 - 15 kg/cm2
   - Áp suất R2= 0,5 - 3 kg/cm2
   b. Đồng hồ đo lưu lượng
       Đồng hồ đo được sử dụng để ghi nhận lượng Gas tiêu thụ, thông số kỹ thuật như
sau:
    - Đồng hồ dùng đồng hồ cơ hiển thị ;
    - Lưu lượng G6, Qm = 10m3/h;
    - Áp suất hoạt động tối đa: 50kPa;
    - Nhiệt độ làm việc: -300C đến +600C.

5. Hệ thống đường ống
   Đường kính trong của ống dẫn phải đảm bảo cung cấp được lưu lượng lớn nhất
của khu bếp và đảm bảo tổn thất đường ống dưới mức cho phép.
   a. Kho Gas trung tâm
Để đảm bảo nhu cầu sử dụng tối đa, và dễ dàng kết nối với các thiết bị ta lựa chọn
ống dẫn Gas trong kho như sau:
    - Đường ống góp dẫn LPG đến cụm van điều: Ống thép đúc liền loại ASTM
A106/API 5L Gr.B SCH40 đường kính danh định 20mm.
